JB-TG-JBF-11SF火災報警控制器維修應注意的性能特點及參數
來源：消防維修 時間：2020-03-21 18:54:56
JB-TG-JBF-11SF火災報警控制器維修應注意的性能特點及參數
一、JB-TG-JBF-11SF火災報警控制器性能特點
青鳥消防研發全新的JBF-11SF系列火災報警控制器(聯動型)，完全滿足GB50116-2013《火災自動報警系統設計規范》的要求，系統具有很強的配套能力；可以配接本公司的氣體滅火控制器、防火門系統、電氣火災監控系統、消防控制室圖形顯示裝置等多種配套設備。
按--標準GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制系統》設計的兩總線火災報警及聯動控制器。
采用高分辨率7英寸真彩液晶屏，中英文界面切換，菜單顯示直觀，良好的人機界面。
探測曲線屏幕動態顯示，可隨時查看每個探測點的火災參數變化。
控制器系統手自動狀態受機械鎖控制，高度保護系統運行，防止按鍵人為誤操作引起的系統誤動作。
系統多級權限管理，各級高強度密碼保護。
控制器具備一鍵查詢系統設備功能，一鍵啟動系統聲光功能；操作便捷，緊急快速通報。
快速檢查回路板設備的在線狀態，能方便快捷查詢多條回路的設備運行狀況。
控制器可快速對故障回路進行屏蔽；并進行登記及解除操作。
現場聯動邏輯編程技術，可實現控制器的在線和離線編程。
聯網方式下可完成跨控制器聯動、設置滅火自動方式、其它聯網控制器自動允許等功能，系統組成靈活，結構更合理。
歷史信息保存數量可達7萬條，查詢方便，并可根據需要按時間或類別進行打印。
分布式智能探測報警，探測靈敏度可由控制器調整，自動適應環境變化使火災報警可靠性大大提高。
控制器采用積木式組裝結構，回路板插卡式設計，方便系統維護。單臺控制器16個總線回路，容量3200點；每回路負載容量200點，且支持報警點及聯動點混編；多線控制盤20塊、160路專線；總線聯動盤9塊、810個聯動點按鍵；-多可接1024臺液晶樓層顯示器，單回路數碼樓層顯示器15臺。
控制器可通過CAN總線可構成對等的無主從網絡系統，-大網絡節點99臺控制器，組成超大型火災自動報警系統，滿足不同項目的需求。
可方便接入消防控制室圖形顯示系統，進行多層次、多畫面顯示各報警區域或防火分區中的建筑平面，可對各平面中的探測報警及設備動作點進行顯示。
控制器系統軟件平臺具有自診斷、自糾錯、自恢復功能，保障系統運行可靠性。
控制器具有CAN、RS232、RJ45、USB等多種通訊/數據接口，通過接口卡可實現MODBUS等多種協議輸出。
JBF-11SF系列火災報警控制器具備超強兼容性能，可兼容我司全系列火災自動報警系統現場設備。
二、JB-TG-JBF-11SF火災報警控制器技術參數
型號 JB-TG-JBF-11SF
名稱 火災報警控制器
品牌 青鳥消防
供電主電 AC220V +10% -15% 50Hz
巡檢周期 ≤3秒
備電 DC24V 12V/24Ah×2
工作溫度 -10~+50℃
貯存溫度 -20~+50℃
相對濕度 ≤95%(40±2℃)
系統容量 -大16個回路、160個路專線回路、810個總線按鍵
火警繼電器 1個無源輸出，觸點容量DC30V/2A
故障繼電器 1個無源輸出，觸點容量DC30V/2A
通訊接口 1×RS232、1×RJ45、1×USB、1×CAN
線制 總線制
外型尺寸 1770高×550寬×480厚mm
三、JB-TG-JBF-11SF火災報警控制器結構

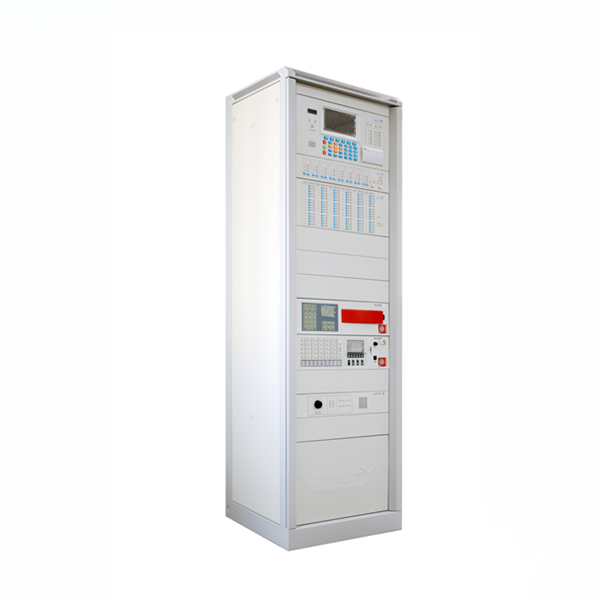

JB-TG-JBF-11SF火災報警控制器采用立柜式安裝結構，前面板有效安裝空間30U。
JB-TG-JBF-11SF自帶一臺DC24V雙路隔離電源及備用電池，其中DC24V/10A輸出1為系統電源，供主機內板卡使用；DC24V/10A輸出2為聯動電源，供現場聯動設備使用。
